Konstrukční systém dřevostavby

Stavební systém dřevostaveb je kompletně certifikovaný zkušebnou a následně je výroba jednou ročně kontrolována. Certifikace zahrnuje tyto základní body:

• Mechanická odolnost a stabilita konstrukce
• Požární odolnost
• Akustické vlastnosti konstrukce
• Tepelná ochrana konstrukce
• Hygienické předpisy konstrukce

V celém stavebním systému se používají natolik kvalitní materiály, aby bylo zajištěno splnění zmiňovaných požadavků v hodnotách minimálně, jaké jsou požadovány i na zdících systémech, u kterých však nejsou vždy certifikovány. Naše stavební technologie

Naše stavební technologie pro stavbu obytných domů se řadí do kategorie DEÚ (dům energeticky úsporný) méně jak 70 (kWh/m2a). Parametrů energeticky úsporného domu dosahujeme bez jakékoliv úpravy řízené regulace oběhu vzduchu.

Při vhodném způsobu větrání (řízené větrání) patří domy do kategorie NED (nízkoenergetický dům) méně jak 50 (kWh/m2a). Lze tedy konstatovat, že v principu naše konstrukce vždy splňuje parametry nízkoenergetické stavby, ale na rozdíl od mnoha ostatních dodavatelů současně konstatujeme nutnost použití dalších technologií, aby se teoretické parametry nízkoenergetické konstrukce projevily v praxi.

Naše stavební technologie dřevostavby má všechny prvky, které jsou žádány od moderní dřevostavby. Detailně vyřešené napojení jednotlivých konstrukcí z pohledu funkčnosti vzduchotěsnících vrstev a eliminaci tepelných mostů. Izolační materiály mají nízkou tepelnou vodivost – lambdu (lépe izolují než levnější izolační materiály). Kotvící prvky pro fasádní izolanty jsou překryty “zátkami” pro eliminaci výrazných tepelných mostů. Vysoký stupeň prefabrikace stěnových panelů umožní rychlejší postup prací na stavbě. Kvalitní lepené dřevo použité na nosnou i nenosnou konstrukci domu.

---

---

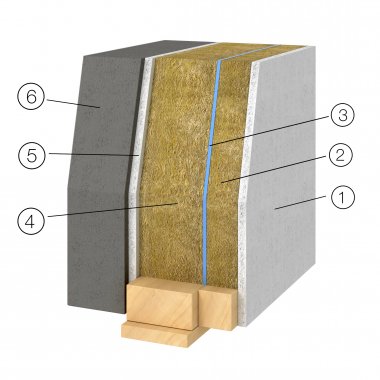

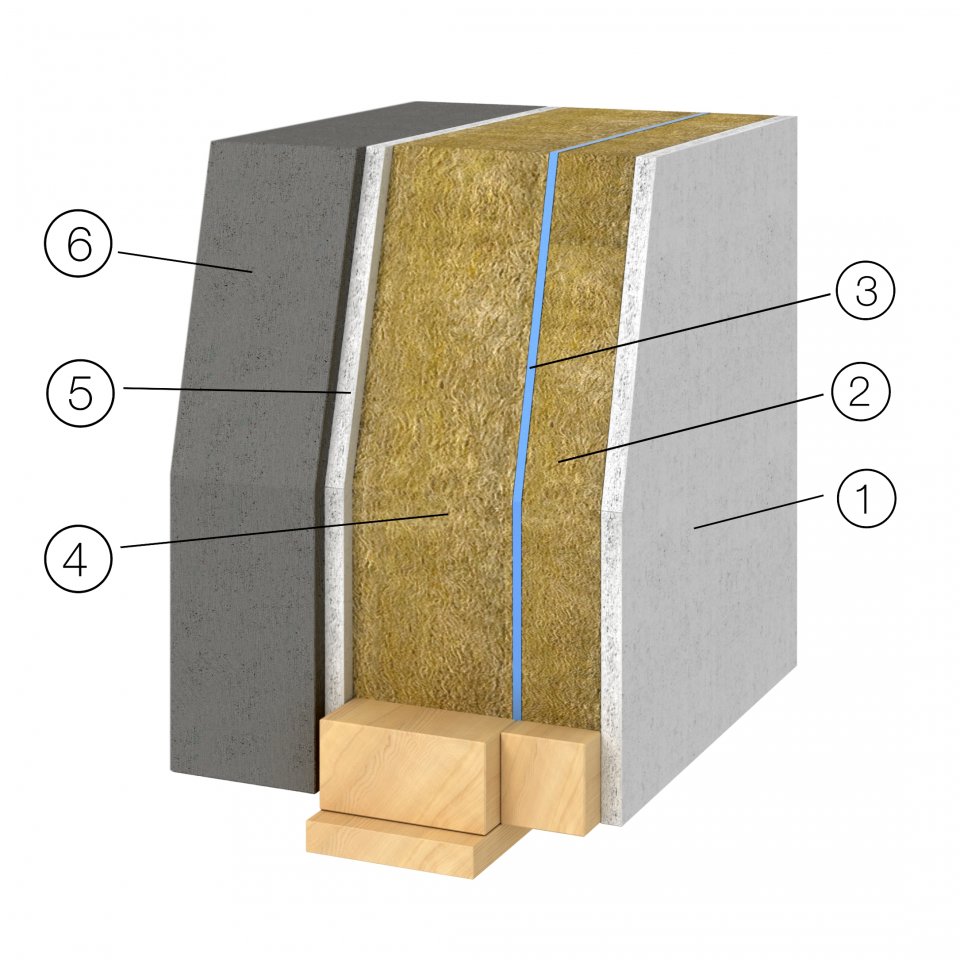

Schéma obvodové stěny s izolační předstěnou

1. Fermacell – sádrovláknitá deska 15 mm
2. Dřevěný rám (vyplněn tepelnou izolací) 40 mm
3. Parozábrana
4. Dřevěný rám (vyplněn tepelnou izolací) 120 mm
5. Fermacell – sádrovláknitá deska 15 mm
6. Termofasáda 107 mm

• Tloušťka celkem 297 mm
• Součinitel prostupu tepla U = 0,148 W/m2.K

---

---

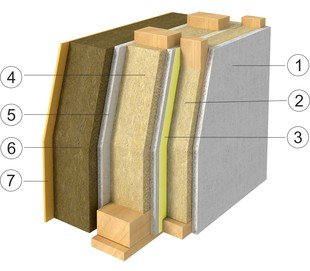

Schéma difúzně otevřené obvodové stěny

1. Fermacell – sádrovláknitá deska 15 mm
2. Montážní předstěna s tepelnou izolací z minerální vlny (ISOVER Domo) 40 mm
3. Fermacell Vapor – sádrovláknitá deska s parobrzdou 13 mm
4. Nosný rám s tepelnou izolací z minerální vlny (ISOVER Uni) 120 mm
5. Fermacell – sádrovláknitá deska 15 mm
6. Tepelná izolace z minerálné vlny ROCKWOOL FrontRock MAX E 2×80 mm
7. Difúzně otevřený fasádní systém 7 mm

• Tloušťka celkem 370 mm
• Součinitel prostupu tepla U = 0,141 W/m2.K

---

---

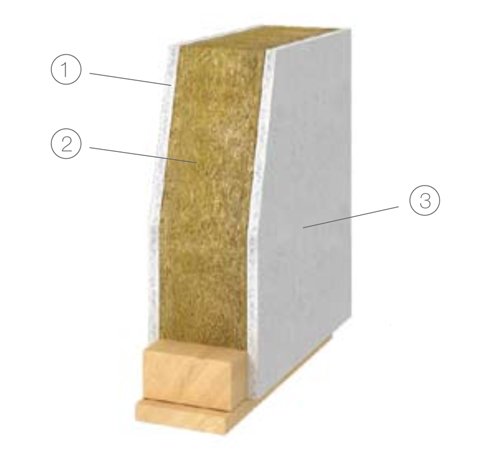

Schéma vnitřní nosné stěny

1. Fermacell – sádrovláknitá deska 15 mm
2. Dřevěný rám (vyplněn tepelnou izolací) 120 mm
3. Fermacell – sádrovláknitá deska 15 mm

• Tloušťka celkem 150 mm

---

---

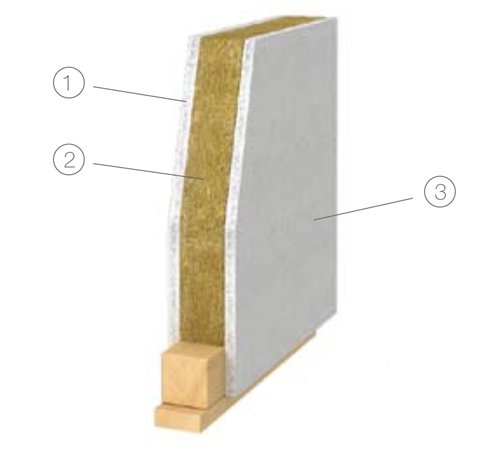

Schéma vnitřní dělící příčky

1. Fermacell – sádrovláknitá deska 15 mm
2. Dřevěný rám (vyplněn tepelnou izolací) 60 mm
3. Fermacell – sádrovláknitá deska 15 mm

• Tloušťka celkem 90 mm

---

---

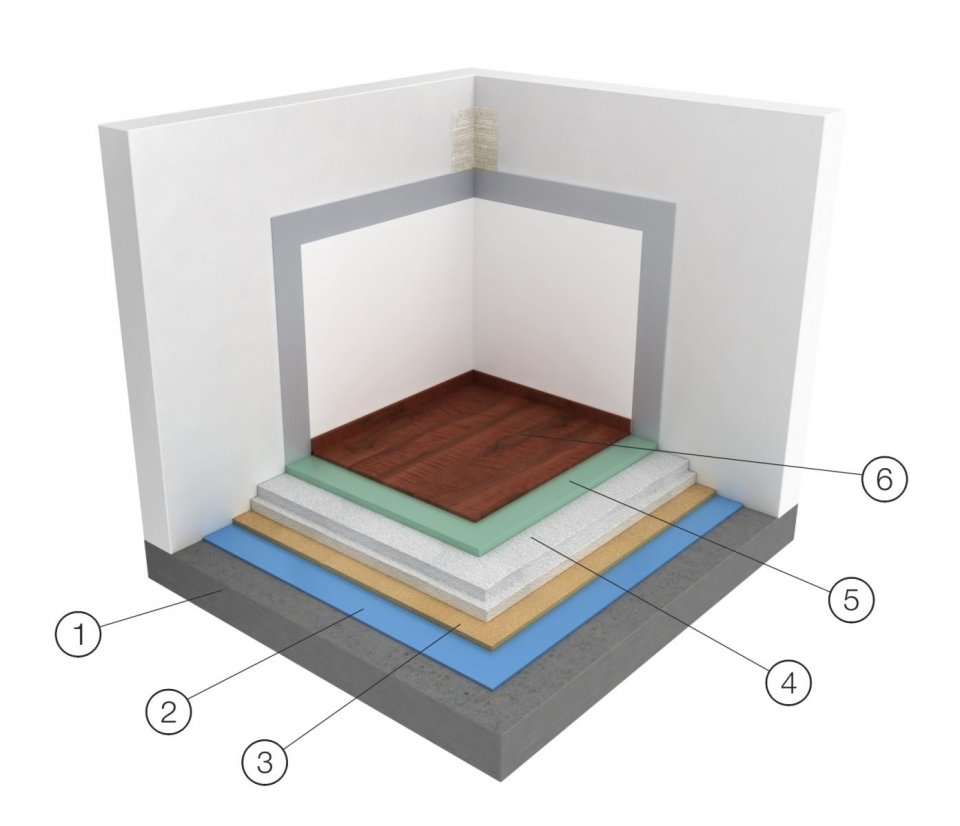

Schéma podlahové konstrukce

1. Železobetonová deska
2. PE fólie
3. Vyrovnávací podsyp Fermacell
4. Podlahový polystyren 2×50 mm
5. Podlahový dílec Fermacell
6. Podlahová krytina – laminát

---

---

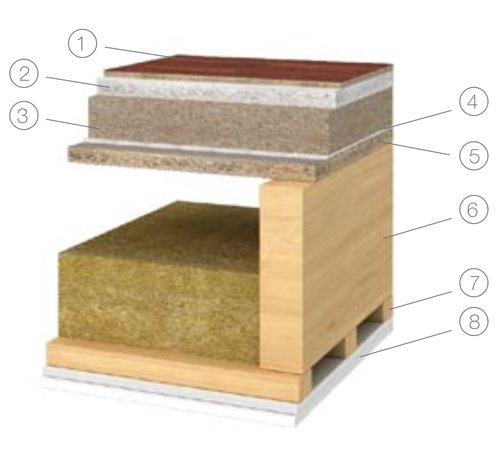

Schéma stropu nad přízemím

1. Podlahová krytina 10 mm
2. Fermacell – podlahový dílec 25 mm
3. Dřevovláknitá deska měkká 60 mm
4. Mirelon
5. Dřevotříska 22 mm
6. Stropní nosník 60×240 mm; vzduchová mezera 120 mm; tepelná izolace 120 mm
7. Rošt z latí 30 mm
8. 2× Sádrokarton 25 mm

• Tloušťka celkem 412 mm

---

---

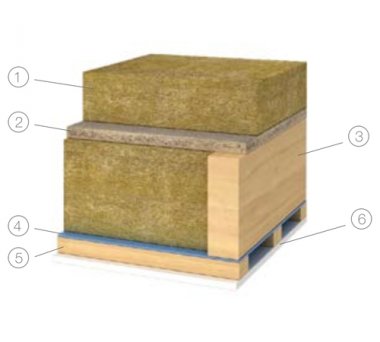

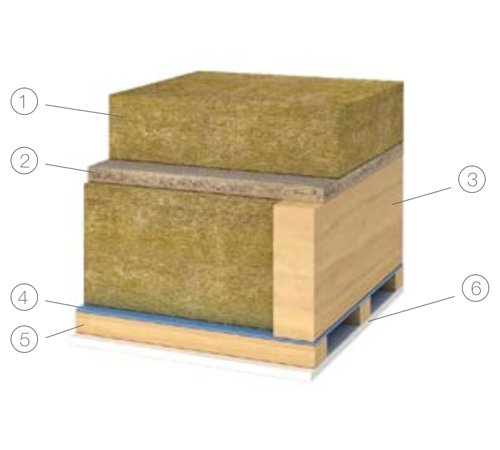

Schéma stropu nad podkrovím

1. Tepelná izolace 100 mm
2. Dřevotříska 22 mm
3. Stropní nosník 60×180 mm (vyplněn tepelnou izolací 180 mm)
4. Parozábrana
5. Rošt z latí 30 mm
6. Sádrokarton 15 mm

• Tloušťka celkem 347 mm
• Součinitel prostupu tepla U = 0,14 W/m2.K

---

---

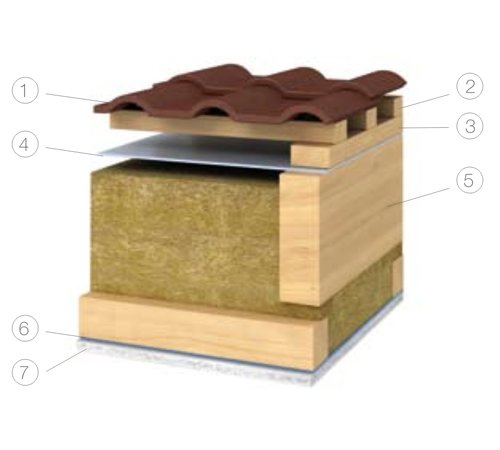

Schéma střešní konstrukce

1. Střešní krytina
2. Střešní latě 33 mm
3. Kontralatě 33 mm
4. Difusní folie
5. Krokev 60×180 mm; vzduchová mezera 30 mm; laťování 60 mm (vyplněno tepelnou izolací 240 mm)
6. Parozábrana
7. Fermacell – sádrovláknitá deska 15 mm

• Tloušťka celkem 351 mm
• Součinitel prostupu tepla U = 0,17 W/m2.K
